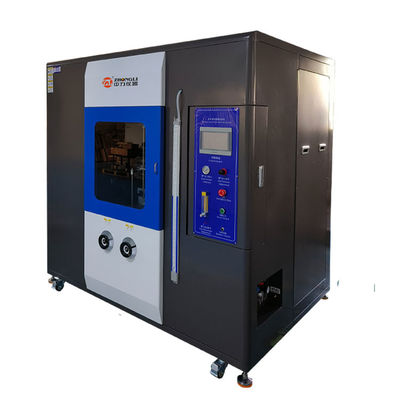

Mesin Uji Nyala VW-1 untuk Kabel Sampel Horizontal FT2 Uji Pembakaran UL1581 Mesin Uji Pembakaran Kabel dan Kawat Tunggal
Mesin tahan api kabel dan kawat memenuhi persyaratan UL1581-2001, yang bagiannya meliputi 1060 (pembakaran tegak dan uji FT1), 1061 (uji pembakaran kabel), 1080 (uji pembakaran VW-1), 1090 (uji pembakaran kawat peralatan listrik) dan 1100 (Spesimen uji berorientasi horizontal / uji pembakaran FT2).
Komposisi Peralatan
Mesin uji + sistem kontrol + sistem kontrol pembakaran lanjutan presisi tinggi + sistem pengujian suhu + peralatan pengujian dan perlengkapan pengujian + sistem kontrol udara dan aliran pembakaran
Spesifikasi Perlengkapan Pengujian
| Model |
Ruang tahan api kabel dan kawat |
| Perlengkapan Utama |

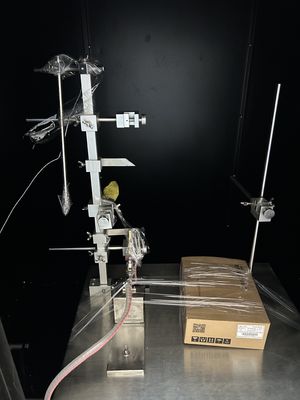

Stand uji dan obor pembakaran |
| Stand Uji |
Baja tahan karat S304. Stand vertikal dan horizontal |
| Obor Pembakaran |
ASTM D 5025-99 |
| Daya Standar |
Obor vertikal: 500W
Obor horizontal: 225W |
| Diameter Kawah |
0,90±0,03mm |
| Panjang Lampu Kawah |
1,60±0,05mm |
| Tinggi dari Obor ke Saluran Udara Masuk |
102mm |
| Sudut Lampu Obor |
Horizontal 90°, vertikal 20° (Sumbu vertikal tetap pada bidang vertikal dan menjaga 20 derajat dalam arah vertikal) |

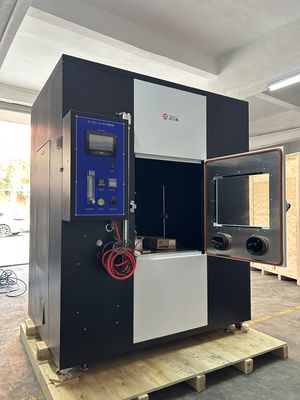

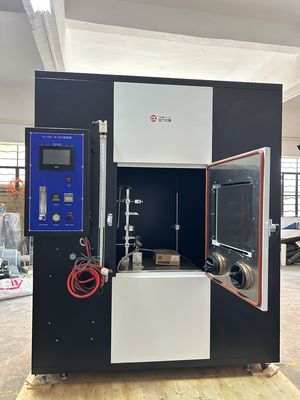

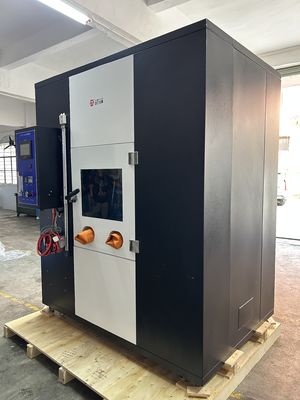

Fitur Ruang Uji
Terbuat dari baja tahan karat dengan tampilan menarik dan tahan korosi karat
Sistem ventilasi dan pelepasan asap di bagian atas untuk pembuangan gas buang
Pintu kaca baja di depan untuk observasi selama pengujian
Panel operasi di sisi kanan pintu observasi
Spesifikasi Ruang: 200X120X200(CM), volume: 4,8m³
Pilihan Sistem Kontrol
Layar Sentuh Cerdas + PLC:Mengontrol waktu pengujian, frekuensi, dan waktu lanjutan dengan operasi tipe menu dan hasil yang akurat
Kontrol Timer Relay:Kontrol relay tradisional untuk waktu pengujian (0~999,9S), waktu berhenti terbakar (0~99,9s), frekuensi pembakaran (1~9999), dan waktu lanjutan (0~999,9S)
Sistem Kontrol Lanjutan
Sistem kontrol pembakaran lanjutan presisi tinggi (sistem kontrol fotografi) secara otomatis merekam waktu berhenti terbakar, mengurangi toleransi pengujian
Sistem Pengujian Suhu
Sensor termal dengan konstruksi pipa tembaga dan termokopel
Termokopel tipe K dengan lapisan pipa baja tahan karat berdiameter 0,5mm
Daftar suhu PID cerdas yang cocok dengan termokopel tipe K, indikasi di atas 1000°C
Udara Pembakaran dan Kontrol Aliran
Udara Pembakaran:Metana (kemurnian 98%, angka termal 998 BTU/kaki kubik, 37,1 per meter kubik mega joule)
Sistem Kontrol Termasuk:Flow meter dan katup pengurang tekanan
Flow Meter:Dikalibrasi dengan kriteria D3195 dengan akurasi 2%, skala aliran 1000ml/menit
Katup Pengurang Tekanan:1 EA, pergeseran aliran udara ke 10 pound/inci kubik
