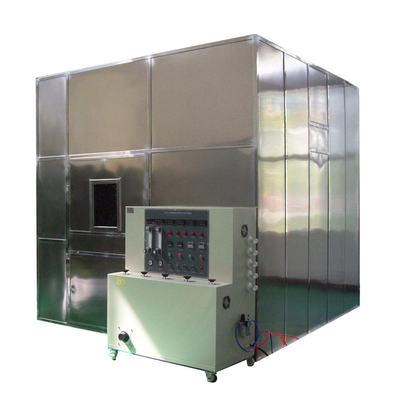

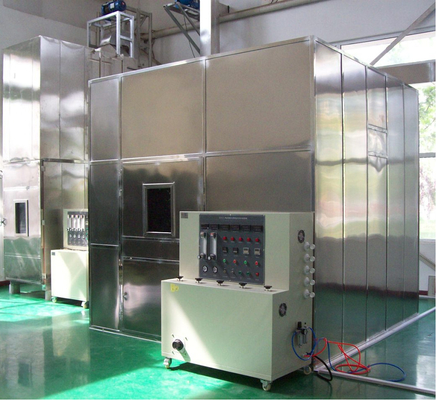

IEC 60331 BS 6387 BS 8491 Penguji Integritas Sirkuit Kabel Kawat Untuk Pengujian Kabel Multi Core Peralatan Pengujian Resistensi Kebakaran

IEC 60331 BS 6387 BS 8491 Penguji integritas sirkuit kabel kawat untuk pengujian kabel multi-inti Peralatan pengujian ketahanan api dan pembakaran

Parameter teknis:

1. Tes ketahanan api:(Banc uji ketahanan api terdiri dari bagian-bagian berikut)

1.1 Sistem pendukung kabel

1.2 Perangkat deteksi terus menerus

1.3 Sumber Panas

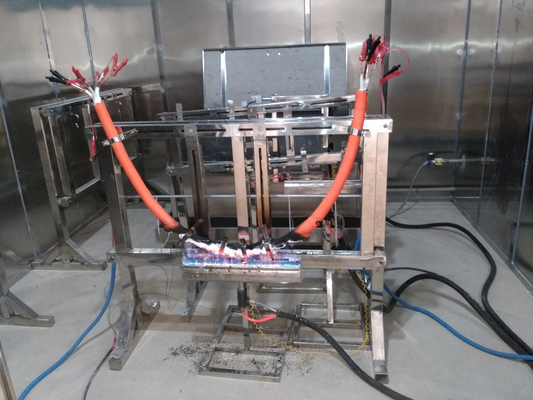

Sistem pendukung kabel: Kabel dikencangkan secara horizontal di kedua ujung sarung kabel dengan penjepit. Bagian tengah kabel diikat oleh dua cincin logam (300mm terpisah),dan cincin logam di tanah ke bagian logam lainnya dari perangkatUntuk kabel tanpa armor dengan diameter kurang dari 10 mm, atau beberapa kabel lain yang sangat tergeser selama uji, ada 3 cincin logam,masing-masing tetap sekitar 150mm dari cincin logam asli.

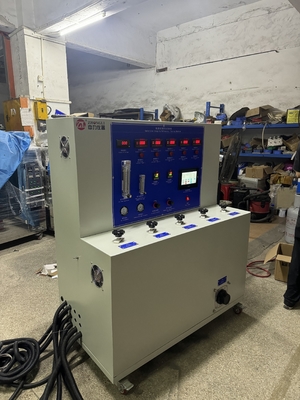

Perangkat deteksi terus menerus: Selama pengujian, arus melewati semua inti kabel,Transformator bintang tiga fase atau tiga transformator satu fase (atau transformator satu fase jika ujiannya adalah kabel satu inti), dan memiliki kapasitas yang cukup untuk mempertahankan arus kebocoran maksimum yang diizinkan 3A di bawah tegangan uji.setiap inti terhubung ke lampu dan arus mendekati 0.25A terisi pada tegangan nominal kabel.

1.3.1 Panasnya adalah pembakar gas tabung panjang 610mmdengan metana paksa dan api padat.

1.3.2 Pengukuran suhu:Sebuah 2mm diameter termometer lapis baja ditempatkan di dekat inlet udara, sejajar dengan burner 75mm di atas

1.3.3 Uji suhu api dan waktu:(lihatBS6387

tingkat pembakaran)

650°C ± 40°C -3 jam

B 750°C ± 40°C -3 jam

C 950°C± 40°C -3 jam

S 950°C± 40°C -20 menit

1.3.4 Sampel:Sampel adalah bagian dari produk jadi, tidak kurang dari 1200 mm, dengan 100 mm sarung dan penutup dihapus di kedua ujungnya.Kawat di kedua ujung kabel harus terhubung sesuai dengan koneksi listrik.

2Uji ketahanan air dan api: termasuk bagian berikut

2.1 Sistem pendukung kabel

2.2 Perangkat deteksi terus menerus

2.3 Sumber panas

Sistem pendukung kabel: Kabel dihubungkan ke bracket logam yang terdiri dari dua pelat baja lebar 25 mm, dan bracket diperbaiki dengan klip logam dengan jarak 200 mm.Kabel dihubungkan ke bracket dan semua bingkai logam di tanah.

Perangkat deteksi terus menerus: Selama tes, arus dilewati melalui semua inti kabel, tiga trafo satu fase,dan memiliki kapasitas yang cukup untuk mempertahankan arus kebocoran maksimum yang diizinkan 3A di bawah tegangan ujiDi ujung lain kabel, setiap kabel inti terhubung ke lampu dan arus mendekati 0,25A dimuat pada tegangan nominal kabel.

2.3.1 Panas:Sebuah pembakar strip memiliki panjang 400 mm dan dapat membakar sampel kabel 400 mm.

2.3.2 Pengukuran suhu:Sebuah 2mm diameter termometer lapis baja ditempatkan pada permukaan bawah kabel

2.3.3 Suhu Api Uji:650°C ± 40°C

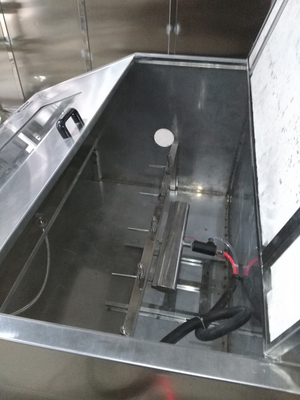

2.3.4 Semprotan air:Sebuah muncung dipasang pada penyangga uji, di tengah pembakar. Tekanan air adalah 250KPa sampai 350KPa, dan 0,25 liter per meter persegi sampai 0.30 liter per meter persegi air disemprotkan di dekat sampelTingkat ini harus diukur dengan baki pengumpulan, yang memiliki kedalaman yang cukup untuk membuat sumbu panjangnya sejajar dengan sumbu kabel dan ditempatkan di tengah.Tray ini memiliki lebar sekitar 100mm dan panjang 400mm (perangkat ditunjukkan dalam gambar di bawah ini).
