Api Kabel dan Kabel Mesin pengujian ketahanan ((perangkat pengujian ketahanan api):

Kepatuhan terhadap Standar:

Kesesuaian dengan standar kabel tahan api InggrisBS 6387-2013"Spesifikasi untuk persyaratan kinerja kabel untuk menjaga integritas sirkuit dalam kondisi kebakaran";

Juga sesuai denganIEC60331, BS8491

Kesesuaian dengan BS 8491-2008 "Metode untuk penilaian integritas kebakaran kabel listrik berdiameter besar yang digunakan sebagai komponen sistem pengendalian asap dan panas dan sistem keamanan kebakaran khusus lainnya".

GB/T19216.11-2003/IEC60331-11:1999 "Pengujian integritas garis untuk kabel dan kabel optik dalam kondisi kebakaran Bagian 11: Perangkat pengujian - Sumber api tunggal dengan suhu api tidak kurang dari 750°C";

Sepenuhnya sesuai dengan GB/T19216.21-2003/IEC60331-21.1999 "Pengujian integritas garis untuk kabel dan kabel optik dalam kondisi kebakaran Bagian 21: Prosedur dan persyaratan pengujian - Tegangan nominal 0,6/1.0 KV dan di bawah kabel";

GB/T19216.23-2003/IEC60331-23:1999 "Pengujian integritas garis untuk kabel dan kabel optik dalam kondisi api Bagian 23: Prosedur dan persyaratan pengujian - Kabel data";

Standar pengujian GB/T19216.25-2003/IEC60331-25:1999 "Pengujian integritas garis untuk kabel dan kabel optik dalam kondisi api Bagian 25: Prosedur dan persyaratan pengujian - Kabel optik";

Juga sesuai dengan standar GB/T 19666-2019 "Aturan Umum untuk kabel dan kabel tahan api dan tahan api";

Parameter utama (Caracteristics Fire Resistance):

Stasiun pengujian:Satu stasiun, satu sampel diuji setiap kali.

Ukuran produk uji:panjang> 1200mm.

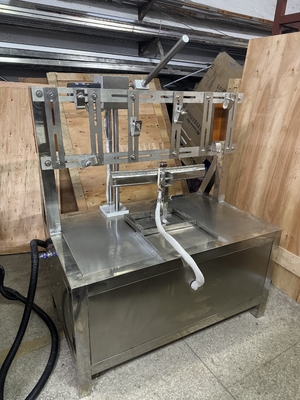

Bracket sampel L Mesin ini memiliki total 3 cincin pendukung kawat. Selama uji coba, sampel ditempatkan pada cincin pendukung kawat dan disekat dengan dua perlengkapan uji.Ini cocok untuk menguji apakah kabel atau kabel optik mempertahankan integritas jalur ketika nyala tidak kurang dari 750 °C.

Blowtorch:Venturi air propane mixed blowtorch buatan sendiri perusahaan adalah 500mm panjang.

Suhu nyala api:450° ≈ 950° disesuaikan.

Gas pembakaran:Propana dengan kemurnian 98% (disiapkan oleh pelanggan).

Gas pendukung pembakaran:Udara terkompresi (tekanan udara harus mencapai lebih dari 10Mb) yang disediakan oleh pelanggan.

Sistem sensor suhu:Termokopel jenis K dari baja tahan karat impor (bahan ini memiliki ketahanan suhu lebih dari 1100°).

Aliran udara:20-200L/menit.

Aliran propana:2.5-25L/menit.

Perangkat pembakaran:otomatis.

Mesin ini dilengkapi dengan sistem knalpot yang kuat. Setelah tes selesai, kipas knalpot yang kuat dapat mengeluarkan gas knalpot dari kotak dalam waktu singkat.

Sasis mengadopsi struktur partisi dua lapisan, dengan kapas isolasi suhu tinggi diisi di tengah, yang secara efektif mengurangi suhu dinding luar selama tes < 45 °

Persyaratan pasokan listrik:AC380 (± 10%) V/50HZ.

Rentang fluktuasi tegangan yang diizinkan: 380V±10%.

Rentang fluktuasi frekuensi yang diizinkan: 50HZ±1%.

Daya operasi mesin:1KW.

Sistem knalpot terletak di bagian atas sasis, yang dapat secara efektif dan cepat mengeluarkan gas knalpot.Ada beberapa inlet udara di bagian bawah untuk memastikan kandungan oksigen dalam kotak selama tes, sehingga hasil tes lebih akurat.

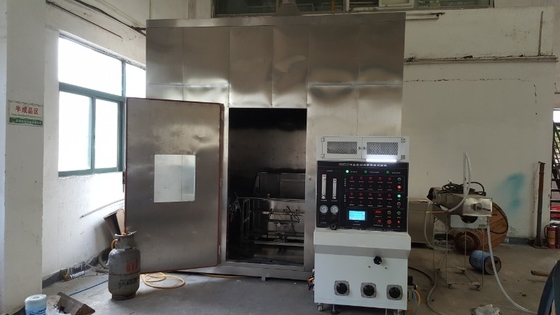

Sebuah pintu dipasang di bagian depan, dan jendela kaca tempered disediakan di pintu, sehingga situasi tes dapat diamati setiap saat.pintu ditutup untuk mencegah zat berbahaya yang dihasilkan oleh pembakaran dari polusi udara dalam ruangan.

Sistem pengukuran suhu: 2 termokopel tipe K dipasang di sisi kiri dan kanan 70 mm di atas blowtorch, dan kedua kepala termokopel terpisah 250 mm.

Komponen, bahan dan fungsi:

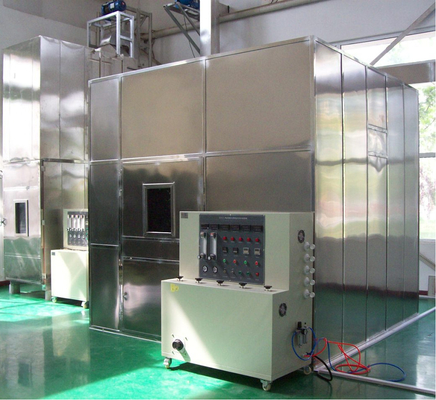

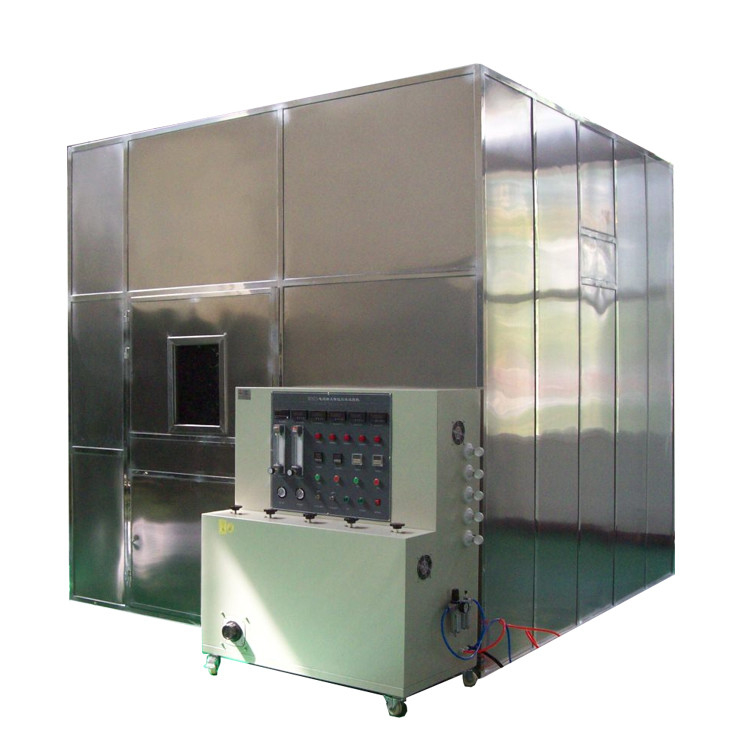

Kamar pembakaran: Dimensi dalam: 3M × 3M × 3M, 27 meter kubik total. (Pelanggan dapat menyiapkan sendiri atau kita dapat membuat kotak stainless steel)

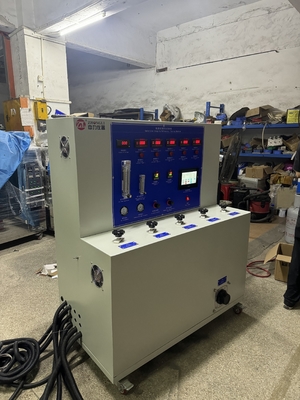

Kotak kontrol:Kotak kontrol terbuat dari pelat baja tahan karat, diproses oleh alat mesin CNC, dan memiliki bentuk busur yang indah.

Perangkat pembakaran:Perangkat ini terdiri dari 30*30 profil aluminium, yang ringan, indah, mudah dipindahkan dan dibersihkan.

Sistem kontrol:

Sistem kontrol relay diadopsi, dan semua komponen elektronik adalah merek terkemuka domestik, yang dapat lebih menjamin kinerja dan akurasi deteksi mesin.

Perangkat deteksi terus menerus: Selama pengujian, arus melewati semua inti kabel,dan tiga trafo serphase memiliki kapasitas yang cukup untuk mempertahankan arus kebocoran maksimum yang diizinkan 3A di bawah tegangan ujiSebuah lampu dihubungkan ke setiap kawat inti di ujung lain kabel, dan arus hampir 0,25A dimuat pada tegangan nominal kabel.Jika sampel mengalami sirkuit pendek/kerusakan selama pengujian, sinyal keluar.

Peralatan ini memiliki perangkat perlindungan keselamatan berikut: overload daya, perlindungan sirkuit pendek, perlindungan overload sirkuit kontrol.

Kondisi Lingkungan:

Tanahnya datar, berventilasi dengan baik, dan tidak mengandung gas dan debu yang mudah terbakar, meledak, korosif.

Tidak ada sumber radiasi elektromagnetik yang kuat di dekatnya.

Ada ruang pemeliharaan yang tepat di sekitar peralatan.

Suhu:5°C-30°C

Tekanan udara:86 ‰ 106kpa.

Situs instalasi pengguna diperlukan untuk mengkonfigurasi switch udara dan daya dari

kapasitas yang sesuai untuk peralatan, dan switch ini harus independen dan didedikasikan untuk peralatan ini.

Ketika peralatan tidak bekerja, suhu lingkungan harus dijaga dalam +0 ~ 45 °C, dan perangkat pembakaran getaran harus ditempatkan di luar kotak pembakaran
