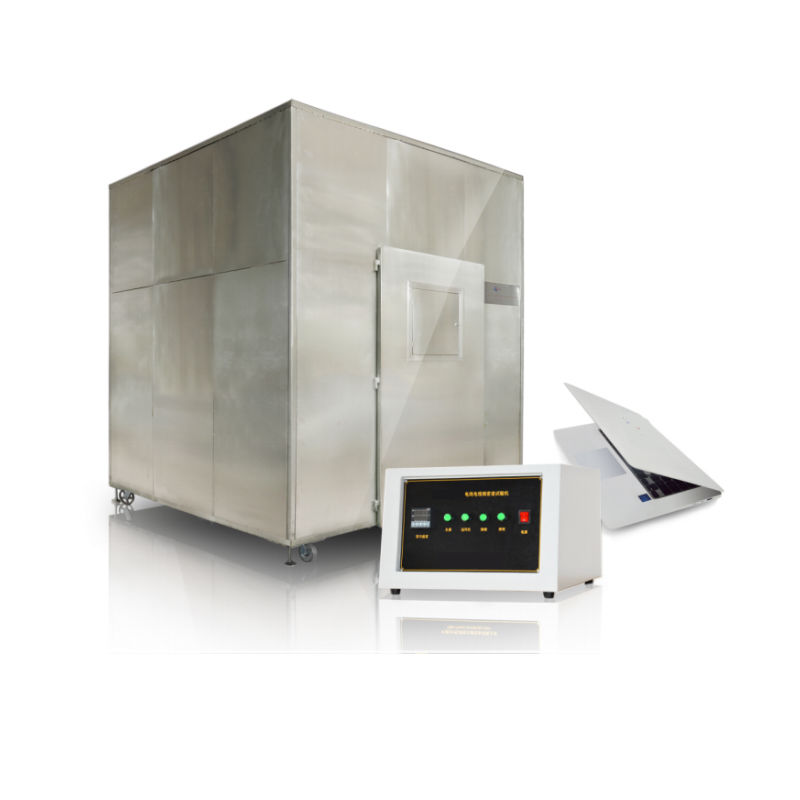

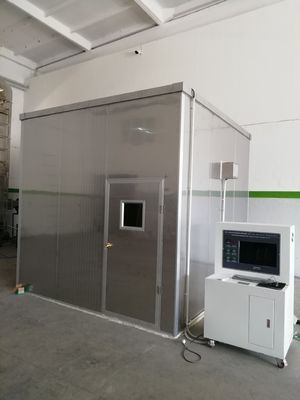

Mesin Uji Kepadatan Asap Kabel dan Kawat ASTM E622 IEC61034

Mesin Uji Kepadatan Asap Kawat dan Kabel ASTM E622 IEC61034

1. Ruang lingkup aplikasi:

Digunakan untuk menentukan konsentrasi asap yang dilepaskan ketika kabel dan kabel optik dibakar dalam kondisi tertentu.

2. Memenuhi standar:

Mematuhi GB/T17651.1～2-1998 dan IEC61034-1:1997, IEC61034-2:1997 "Penentuan Kepadatan Asap Kabel dan Kabel Optik yang Terbakar dalam Kondisi Tertentu".

3. Fitur utama:

3.1 Mesin uji ini dirancang sesuai dengan Bagian 1 (Aparatus Uji) dan Bagian 2 (Prosedur dan Persyaratan Uji) dalam standar GB/T17651.1~2-1998, kepadatan asap cahaya dari kabel atau kabel optik yang terbakar dalam kondisi tertentu Sistem pengukuran terdiri dari sumber cahaya, penerima sel foto silikon dan sistem komputer. Cahaya yang dihasilkan oleh sumber cahaya melewati laboratorium kepadatan asap berukuran 3m×3m×3m, dan membentuk berkas seragam dengan diameter 1,5m±0,1m di dinding yang berlawanan dengan sumber cahaya. Sel foto yang dipasang di tengah berkas mendeteksi intensitas berkas dari sumber cahaya. Ketika sejumlah besar asap dihasilkan di ruang pembakaran karena pembakaran kabel atau kabel optik, asap menyerap sebagian dari fotoelektrik, dan intensitas berkas yang mencapai sel fotovoltaik silikon dilemahkan. Transmitansi dari respons liniernya.

3.2 Instrumen ini melibatkan pengetahuan profesional di bidang mekanik, optik, dan elektronik. Ini adalah produk mekatronik dengan keunggulan struktur yang masuk akal, kinerja yang stabil, dan pengoperasian yang mudah. Ia memiliki antarmuka operasi WINDOWS XP, gaya LabVIEW, dan mekanisme keamanan yang sempurna. Selama pengujian, hasil pengukuran ditampilkan secara real time dan kurva yang sempurna digambar secara dinamis. Data dapat disimpan secara permanen, dipanggil kembali, dan dicetak, serta laporan dapat dicetak secara langsung.

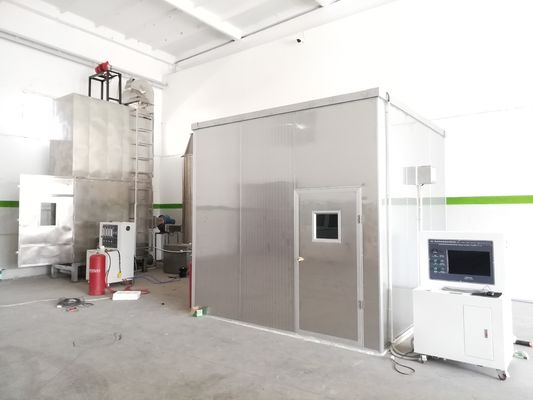

4. Ruang Pembakaran:

4.1 Gunakan baja tahan karat SUS304 dengan ketebalan 1,5mm untuk dipasang pada braket persegi untuk membentuk seluruh ruang pembakaran kubik.

4.2 Dimensi internal: L3000*W3000*H3000(mm)

4.3 Struktur: Terdapat jendela pengamatan kaca di bagian depan, dan jendela penyegel transparan di dinding yang berlawanan di kedua sisi, ukurannya: 100mmx100mm, biarkan berkas cahaya dari perangkat fotometri horizontal melewatinya, dan tinggi pusat jendela penyegel dari tanah adalah 2150mm. Terdapat beberapa lubang ventilasi di bagian bawah, lubang ventilasi berukuran 100x500mm (50 sentimeter persegi)

4.4 Bagian atas dilengkapi dengan kipas pembuang.

5. Sistem Pengukuran Optik:

5.1 Sumber cahaya: lampu halogen kuarsa impor, daya nominal: 100W; Tegangan nominal: 12V Akurasi: ±0,01V; Fluks bercahaya nominal: 2000～3000Lm, Suhu warna nominal: 2800K～3200K, memenuhi persyaratan GB/T17651.1 5.2, Sediakan 15 sumber cahaya cadangan.

5.2 Penerima: Ini adalah sel fotovoltaik silikon, sinyal diperkuat oleh kartu papan, dan dimasukkan ke komputer melalui kartu papan I/O, yang memenuhi persyaratan GB/T17651.1, dan respons spektral cocok dengan meteran cahaya dari International Commissioner of Illumination (CIE).

5.3 Pemasangan: Pasang di salah satu ujung pipa dengan panjang 150, dan ujung lainnya adalah jendela tahan debu. Dinding bagian dalam pipa berwarna hitam mengkilap dan anti-refleksi.

5.3 Transmitansi cahaya 0% berarti tidak ada cahaya yang melewatinya, dan transmitansi cahaya 100% benar-benar tidak terhalang.

5.4 Rentang transmitansi yang dapat diukur (0～100)%;

6. Sumber api standar:

6.1 Sumber api adalah konfigurasi alkohol 1,0L: 90% etanol, 4% metanol, 6% air

6.2 Pelat alkohol (perahu pembakaran): ketebalan baja tahan karat 1,0mm, permukaan bawah: 210x110mm, permukaan atas: 240x140mm, tinggi 80mm;

6.3 Posisi pemasangan: Jarak antara baki alkohol dan tanah adalah 100mm, sehingga udara dapat bersirkulasi.

7.Campuran Asap:

Gunakan kipas meja untuk mendistribusikan asap secara merata di ruang pembakaran. Tinggi poros kipas adalah 250mm dari tanah, dinding adalah 500mm, dan volume udara adalah 7 meter kubik per menit. Udara ditiup secara horizontal oleh kipas selama pengujian.

8.Uji Kosong:

Tujuannya adalah untuk menyesuaikan suhu di ruang pembakaran untuk mencapai suhu yang ditentukan, dan membakar lampu alkohol untuk membuat suhu ruang pembakaran mencapai: 25±5℃.

9. Perangkat Pengukur Suhu:

Sensor suhu dipasang pada permukaan dalam pintu pada ketinggian 1,5M dari tanah dan 0,5M dari dinding. Pantau suhu laboratorium.

10. Mematuhi uji pembakaran yang disetujui dalam Bagian 10 GB/T17651.1-1999.

11. Bagian kontrol:

11.1 Papan presisi tinggi digunakan, dan semua komponen berkualitas tinggi digunakan untuk memastikan pengoperasian sistem yang berkualitas tinggi, berkecepatan tinggi, dan bersifat canggih. Proses pengujian papan presisi tinggi impor + metode kontrol otomatis PID adalah metode kontrol yang paling canggih, paling aman, paling andal, dan paling nyaman. Mewujudkan kontrol deteksi otomatis, secara otomatis menyelesaikan pekerjaan deteksi, antarmuka tampilan yang ramah dan ramah, membuat pekerjaan deteksi lebih cepat dan lebih akurat. Komputer host dirancang dengan perangkat lunak konfigurasi, yang secara otomatis dapat menghasilkan kurva kontrol suhu dan output laporan. Akuisisi data dan cetak hasil pengujian.

11.2 memiliki keunggulan struktur yang masuk akal, kinerja yang stabil, pengoperasian yang mudah, dll. Ia mengadopsi antarmuka operasi WINDOWS XP, gaya LabVIEW, dan mekanisme keamanan yang sempurna. Selama pengujian, hasil pengukuran ditampilkan secara real time dan kurva yang sempurna digambar secara dinamis, dan data dapat disimpan secara permanen, dipanggil kembali, dan dicetak.

11.3 Komputer: notebook industri khusus

11.4 satu set perangkat lunak, peningkatan gratis seumur hidup.

12. Kondisi Lingkungan Penggunaan:
