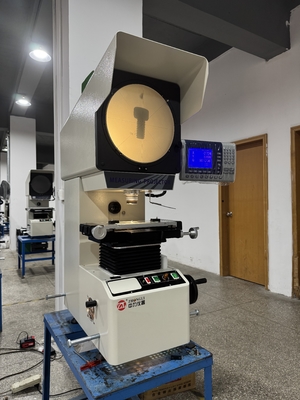

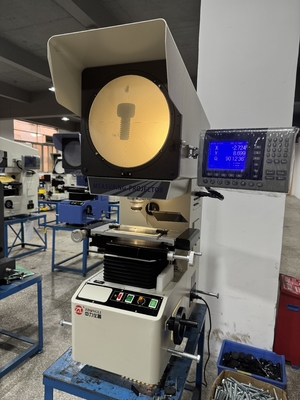

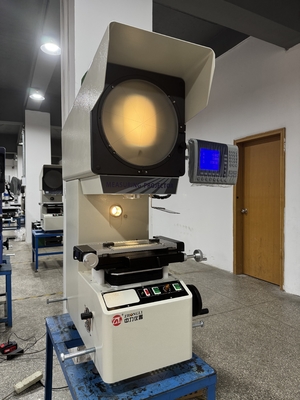

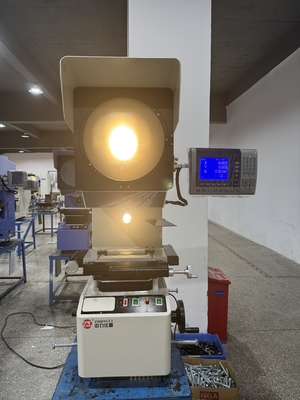

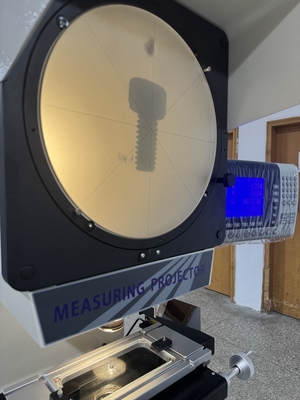

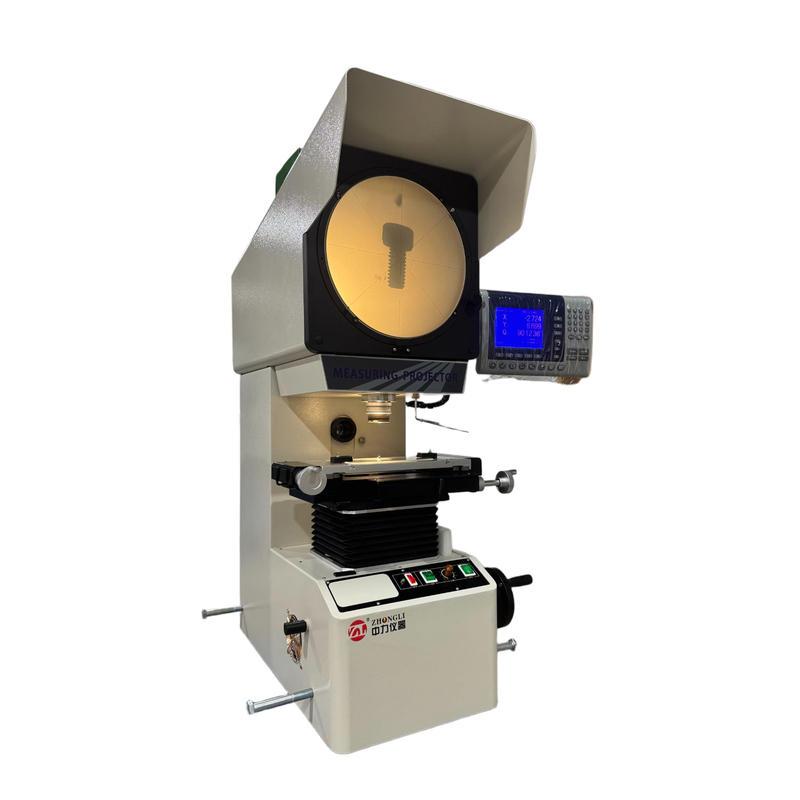

Proyektor vertikal Proyektor pengukuran spesimen
>>>Instrumen ini adalah proyektor vertikal yang dikembangkan oleh perusahaan kami, dengan karakteristik berikut:
Proyektor pengukuran digital seri ZL-1500 adalah instrumen pengukuran presisi dan efisiensi tinggi yang mengintegrasikan optik, mekanik, dan elektronik.Hal ini banyak digunakan dalam industri seperti mesin, instrumen, elektronik, dan industri ringan; serta di universitas, lembaga penelitian, dan departemen kalibrasi metrologi.
Instrumen ini dapat secara efisien mengukur dimensi kontur dan bentuk permukaan dari berbagai benda kerja berbentuk kompleks, seperti templat, bagian stamped, cam, benang, gigi,dan pemotong penggilingan berbentuk.
Sistem optik produk ini berkualitas tinggi, dengan pencitraan lensa obyektif yang jelas dan pembesaran yang akurat..08%; kesalahan indikasi pengukuran koordinat dapat mencapai (3+L/200) μm. Ini dilengkapi dengan printer miniatur khusus dan saklar kaki, membuat output data dan pengambilan sampel sangat nyaman.Gambar benda kerja bisa baik gambar positif atau gambar terbalik.
Instrumen ini dapat secara efisien memeriksa kontur dan bentuk permukaan dari berbagai benda kerja yang kompleks, seperti templat, bagian stempel, cam, sekrup, gigi, membentuk pemotong milling, dan alat lainnya,alat pemotong, bagian, terminal, jam tangan, dan berlian.
Ini memiliki berbagai aplikasi dan banyak digunakan di industri seperti mesin, cetakan, instrumen, elektronik, dan industri ringan.Ini adalah alat kalibrasi metrologi yang sangat diperlukan untuk laboratorium metrologi dan bengkel produksi.
Keakuratan pengukuran instrumen: (3 + L/200) μm
Resolusi tampilan digital koordinat X, Y: 0,0005 mm
Sistem pemrosesan data: DP100 sistem pemrosesan data multifungsi, dengan tampilan Cina penuh, mampu pengambilan sampel multi-titik, rotasi koordinat, titik, garis, jarak, dan deteksi sudut,Output data RS-232, dan menampilkan grafik pengukuran.
Tingkat sumbu Z proyektor ini menggunakan metode transmisi rel, meningkatkan stabilitas dan daya tahan tubuh mesin.Proyektor menghasilkan gambar yang jelas dengan rasio pembesaran yang akurat.
ZL-1509 Parameter teknis:
| Nama |
Data |
Perhatikan |
| Ukuran Meja Logam (MM) |
340×152 |
|
| Ukuran meja kaca (mm) |
196×96 |
|
| X Stroke (MM) |
150 |
|
| Y Stroke (MM) |
50 |
|
| Z Stroke ((MM) |
100 ((Termasuk Fokus) |
|
| Keakuratan Pengukuran |
3+L/200 |
|
| Resolusi layar X,Y |
0.0005mm |
|
