Ringkasan

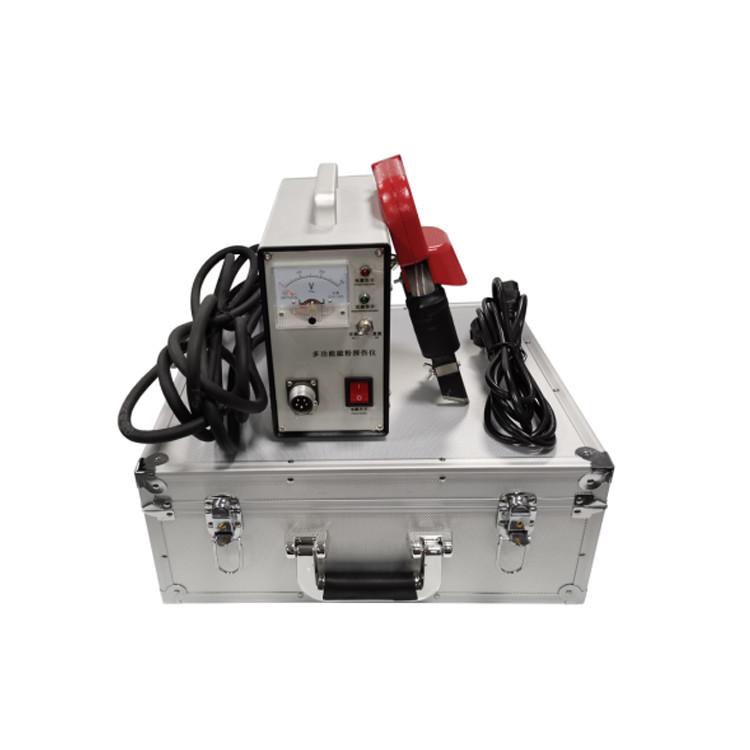

Model ZL-YW601C adalah detektor cacat partikel magnetik yang menggunakan yoke magnetik untuk magnetisasi benda kerja ferromagnetik dengan magnetisasi AC dan DC.termasuk magnetisasi lokal untuk bagian-bagian besar, dan dapat digunakan sebagai metode aditif deteksi cacat magnetik dan metode remanent magnetisasi deteksi cacat magnetik.
Instrumen ini menggunakan SCR untuk membentuk saklar tanpa kontak dengan kebisingan rendah dan umur panjang.khusus cocok untuk las datar, pengelasan filet, wadah tekanan, pipa dan deteksi bagian berbentuk kompleks.yang lebih cocok untuk kesempatan di mana tegangan tinggi tidak diizinkan masuk ke peralatan untuk deteksi cacat.
Detektor cacat memiliki fungsi magnetisasi AC dan DC. Hal ini dapat dilengkapi dengan tipe A, tipe D, tipe E dan tipe O probe. Mesin dapat DC full-wave rectification magnetization,magnetisasi AC dapat mendeteksi cacat yang lebih dalam dari permukaan.
Indikator teknis
| Artikel |
ZL-YW601C |
| Tegangan Masuk |
AC 220V ± 10%V |
| Tegangan Keluar |
AC 36V |
| Arus keluaran |
> 10A |
| Kekuatan angkat |
Sebuah jenis probe AC ≥ 44N (4,5 kg), DC ≥ 177N (18,1 kg);
Probe tipe D AC ≥ 44N (4,5 kg), DC ≥ 177N (18,1 kg);
Probe tipe E AC ≥ 118N (12 kg)
|
| Tingkat beban sementara |
50% |
| Sensitivitas deteksi |
Sebuah tipe 1 # tes tampilan jelas |
| Dimensi unit utama |
230×160×120mm (L×H×W) |
| Berat badan |
5kg |
| Magnetisasi Pole Pitch |
Sebuah probe tipe, untuk 0 ∼ 200 mm, dapat disesuaikan;
- jenis probe, 150mm untuk tipe tetap,
- 0 ′ 240 mm diatur dengan sendi hidup;
Probe tipe E dua jarak pusat inti probe berdekatan adalah
95 × 100 mm;
Diameter dalam probe tipe O φ150mm
|
| Mode magnetisasi |
Dua jenis magnetisasi: AC dan DC |
Karakteristik Struktural:
Instrumen mengadopsi kontrol silikon saklar, output tegangan rendah aman dan andal, probe mengadopsi tetap dan ditambah diatur dua jenis,probe disesuaikan dapat disesuaikan sesuai dengan bentuk bagian yang berbeda dari jarak sepatu tiang, dan memiliki kontak yang baik.
Penggunaan Operasional:
Masukkan colokan bundar kabel listrik ke dalam soket listrik tiga inti instrumen, dan masukkan colokan tunggal fase kabel ke dalam soket papan distribusi jaringan listrik,(harus ada kabel pengantar yang solid) menyalakan saklar daya instrumen, dan lampu indikator akan menyala untuk menunjukkan bahwa sirkuit telah terhubung ke catu daya.
Masukkan colokan penerbangan di kedua ujung kabel ke dalam soket instrumen dan soket probe.
Agar probe dan permukaan benda yang akan dieksplorasi kontak baik, tekan tombol magnetisasi pada probe, lampu indikator magnetisasi,yang menunjukkan bahwa benda kerja telah magnetisasi.
Matikan saklar daya instrumen dan saklar utama pada papan distribusi jaringan ketika Anda berhenti menggunakannya.
Peringatan:
Saat menggunakan instrumen, probe dan benda kerja yang diuji harus bersentuhan dengan baik sebelum menekan tombol magnetisasi.Jika tidak, arus di kumparan akan meningkat dan membakar sekring., atau bahkan merusak SCR.
Jika Anda perlu menyesuaikan jarak kutub magnet, lepaskan kacang kupu-kupu pada sendi yang dapat diatur untuk mengubah jarak kutub magnet, dan kemudian kencangkan kacang untuk bekerja.
