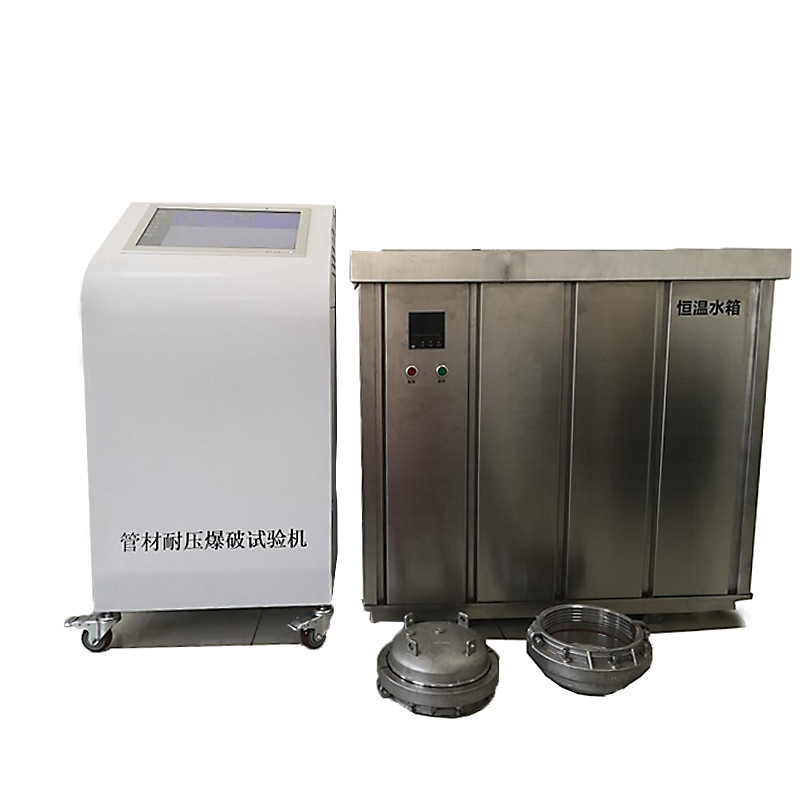

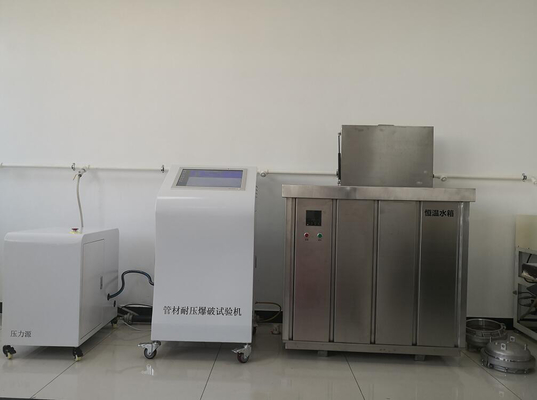

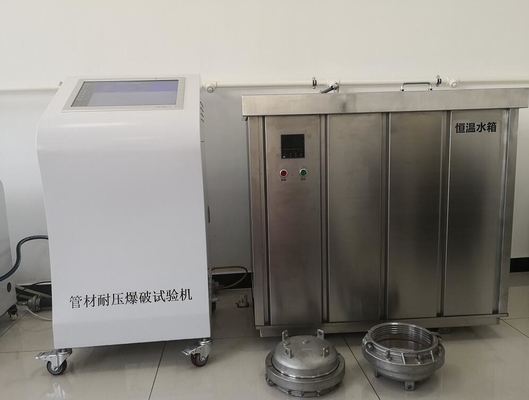

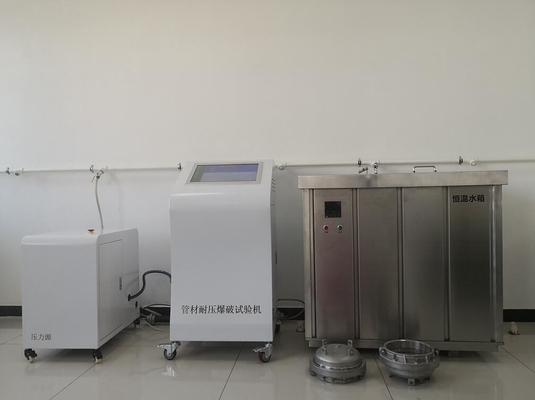

Mesin pengujian tekanan pipa ledakan hidraulik

Mesin pengujian tekanan pipa ledakan hidraulik

Mesin pengujian karet:

mesin karet.pdf

●Prinsip:

The pipe hydrostatic and burst testing machine is manufactured according to the requirements of GB/T6111—2003/2018 "Test Method for Internal Pressure Resistance of Thermoplastic Pipes for Fluid Conveyance" and is used to test thermoplastic pipes (such as PE pipes, PP-R, pipa PP, dll.) -B, PE-X, PERT, PVC-O, PVC-U, PVC-M, PVC-C, pipa yang diperkuat kerangka mesh baja,dan pipa komposit aluminium-plastik dan pipa lainnya) pada tekanan internal konstan dan suhu konstan untuk waktu yang lama Di bawah tes kegagalan tekanan internalPeralatan adalah mode kerja tanpa pengawasan sepenuhnya otomatis, dan operator dapat meninggalkan setelah memuat sampel.Kurva eksperimen dan data dicatat secara otomatisJika sampel rusak di tengah, percobaan akan dihentikan secara otomatis.

●Penggunaan Peralatan dan Manfaatnya:

Hal ini digunakan untuk menentukan tes kerusakan tekanan internal dari berbagai pipa seperti pipa termoplastik,pipa komposit dan pipa komposit aluminium-plastik di bawah tekanan internal konstan dan suhu konstan untuk waktu yang lama.

Komponen utama peralatan semua diimpor dengan kemasan asli untuk memastikan akurasi dan efisiensi peralatan;pemancar tekanan mengadopsi sensor sensitivitas tinggi yang diimpor dari Inggris dengan waktu respons 3 milidetik, yang dapat secara efektif mencegah masalah keterlambatan respons peralatan; katup elektromagnetik yang diimpor dari Belanda memiliki umur layanan hingga 2 juta kali;Italia mengimpor pompa piston tekanan tinggi, tekanan maksimum dapat mencapai 260bar, untuk memastikan aliran sambil memastikan tekanan, untuk memastikan uji hidrostatik dan uji ledakan pipa tekanan tinggi;modus kerja tanpa pengawasan sepenuhnya otomatisSetelah memasang perlengkapan dan memulai tes, komputer Mulai seluruh proses pemantauan.peralatan akan secara otomatis alarm dan merekam dan mengakhiri percobaanJika tekanan internal lebih rendah atau lebih tinggi dari tekanan yang ditetapkan,perangkat akan secara otomatis menyeimbangkan dalam waktu singkatAplikasi tangki air horizontal sangat mengurangi kesulitan operasi, dan operator dapat dengan mudah menyelesaikan operasi memasukkan atau mengambil sampel.Untuk uji air panas dan uji diameter besar, dapat dilengkapi dengan perangkat pengangkat sampel, menghemat waktu dan usaha.

Setiap stasiun dapat menguji uji hidrostatik dan uji ledakan dan bekerja secara independen.

●Indikator teknis:

◆Beberapa sampel (1-50 stasiun) secara independen mengontrol tekanan uji dan waktu uji;

◆Jangkauan tekanan:0-16MPa (pengaturan sewenang-wenang);

◆Tekanan kerja maksimum dari sistem tekanan jalan utama adalah 26,00MPa;

◆Pompa Plunger Tekanan Tinggi

(1)Tekanan:0-260bar(2) Aliran:16-20L/menit

(3) Kecepatan:1200 putaran/menit(4) Diameter dari Tiga Plunger:16 mm

◆Akurasi Kontrol Tekanan: +2% dari batas atas nilai tekanan uji, -1% dari batas bawah nilai tekanan uji;

◆Resolusi nilai tekanan:0.001MPa;

◆Transmitter Tekanan:frekuensi pengambilan sampel tekanan uji adalah 0,3 milidetik;

◆Jangkauan kontrol suhu:15-95°C (pengaturan sewenang-wenang);

◆Keakuratan kontrol suhu:Perbedaan suhu rata-rata ±1°C;

◆Jangka waktu:0-9999h;

◆Keakuratan waktu:1%;

◆Kekuatan host:3KW; daya tangki air suhu konstan 20KW (menurut ukuran tangki air)

◆Sumber Daya:380V/60hz (sumber daya tiga fase lima kawat);

◆Dimensi:

Tuan rumah:710mm x 780mm x 1200mm (panjang x lebar x tinggi)

Stasiun hidraulik:680 mm x 400 mm x 700 mm (panjang x lebar x tinggi)

Tangki air suhu konstan (ukuran spesifik dipilih sesuai dengan kontrak)

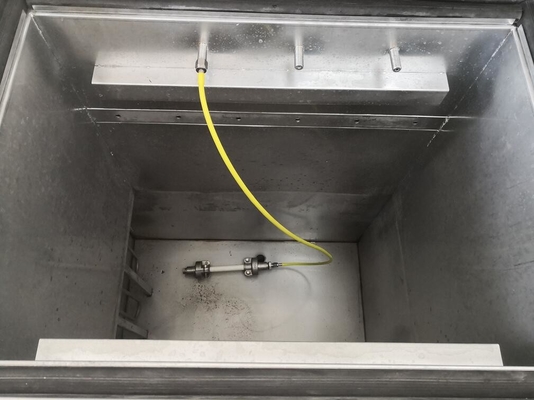

◆Tank air suhu konstan dilengkapi dengan alat pembukaan dan penutupan pneumatik.dapat dilengkapi dengan perangkat pengangkat dan pendaratan sampel otomatis.
